Manual de construcción "Star box"

Manual de construcción de la "Star Box"

Aquí puedes ver un ejemplo de manual de cómo construir tu "Star Box". Recuerda que es solo una idea y que puedes modificar el diseño como consideres.

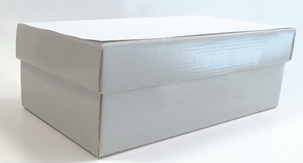

1. Si la parte exterior de la tapa de la caja tiene una superficie oscura, se le puede pegar una hoja de papel en blanco para facilitar la lectura de las medidas cuando comencemos a hacer el experimento
Caja1

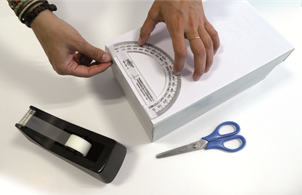

2. Con cinta adhesiva uniremos el transportador a la tapa de la caja de forma que quede alineado con uno de los lados estrechos

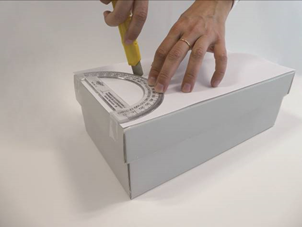

3. Usa un cúter para cortar cuidadosamente alrededor del borde del transportador.

Puedes ajustar la órbita del exoplaneta cortando una semicircunferencia más alejada de la fuente de luz (Un camino orbital más alejado de la fuente de luz puede producir una sombra más enfocada)
Caja3

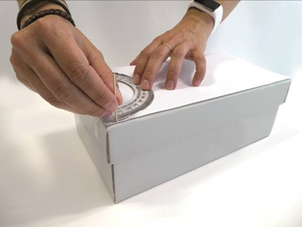

(Debemos comprobar que la ranura que hemos hecho es suficientemente grande para que se pueda mover el palillo en su interior. Si es necesario habrá que recortar un poco más) Caja3b

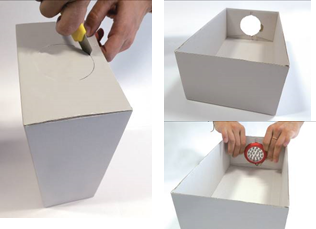

4. Haz un agujero en el extremo de la caja (en el mismo lado del transportador) que sea lo suficientemente grande como para que pase la linterna y lo más centrado posible.

Sujeta la linterna firmemente en el agujero
Caja4
5. Pon la tapa con la parte del transportador en lado del agujero que acabamos de hacer. Quizás debamos recortar parte de la tapadera si tapa el agujero.

Usa el palillo para medir la profundidad al centro de la linterna. Haz una marca en el palillo y coloca la pinza de la ropa en esa marca
Caja5

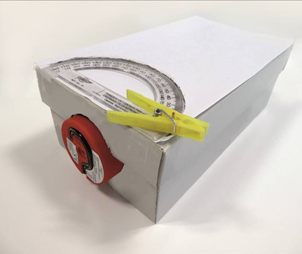

 6. Inserta el palillo en la ranura alrededor del transportador. Comprueba de nuevo, sujetando la pinza, que el palillo puede moverse libremente por toda la ranura. Si es necesario podemos volver a usar el cúter para que el movimiento sea fluido Caja6

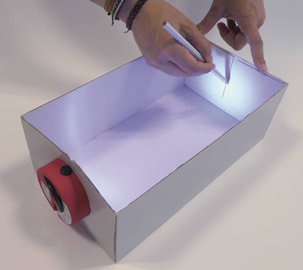

 7. Quita la tapa. Enciende la linterna y haz una marca en el lado opuesto a ésta, justo en el centro del haz de luz Caja7

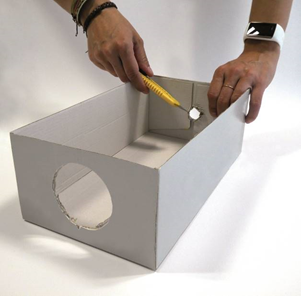

 8. En la marca realizada en el paso anterior, haz un agujero suficientemente grande como para que pueda entrar el sensor de luz Caja8

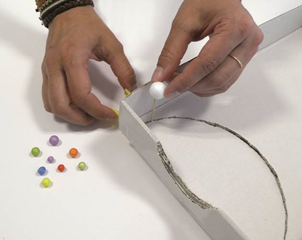

9. Abre la tapa. Construye un exoplaneta con plastilina y pínchalo en el extremo del palillo.

Vuelve a cerrar la tapa de la caja
Caja9
10. Ya tenemos nuestra “Star box” lista para realizar mediciones Caja10
