Sensor de Temperatura

Actividad

Sensor de Temperatura TMP36

Un sensor de temperatura es un dispositivo que nos permite saber la temperatura de dónde se encuentra, trasformando la información que obtiene en señales eléctricas, señales eléctricas que nuestro Arduino es capaz de leer e interpretar.

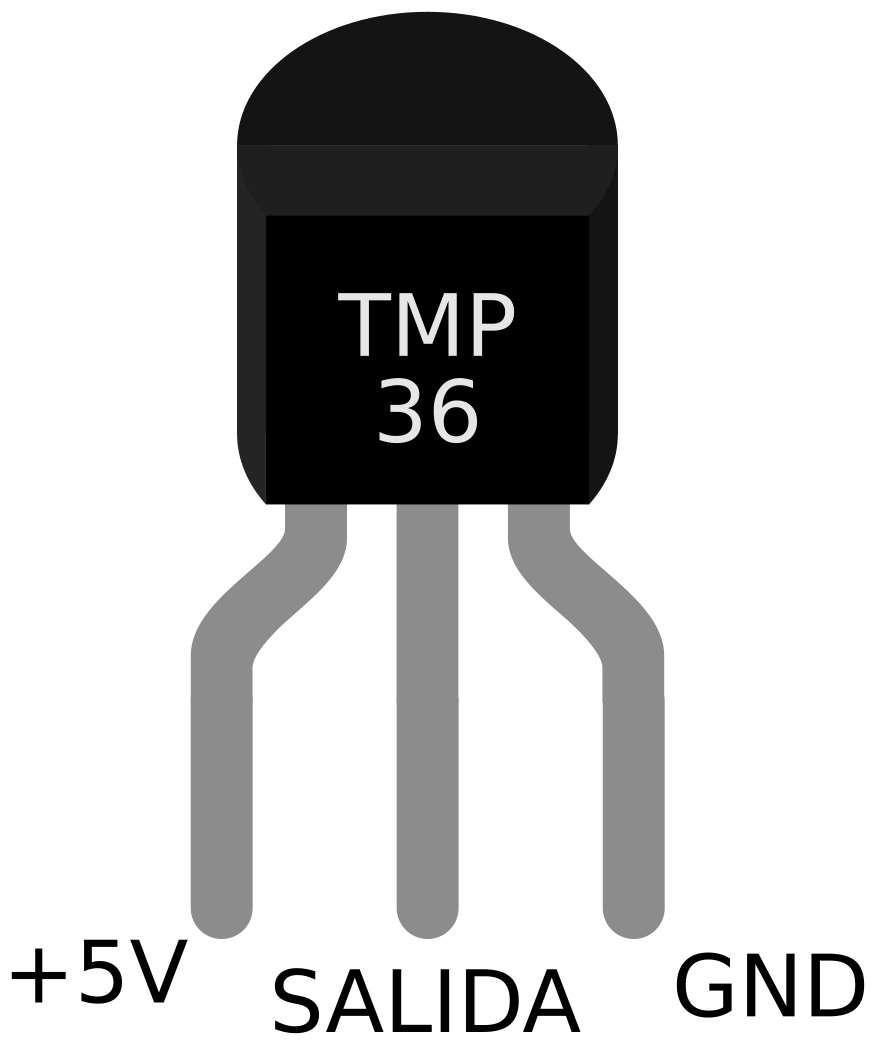

El sensor que vamos a utilizar se llama TMP36. Es un sensor analógico que proporciona una salida de voltaje que es linealmente proporcional a la temperatura en ºC y el rango de temperatura que puede medir es de −40°C a + 125°C. Está formado por tres patillas: una irá conectada a tierra, otra irá conectada a la alimentación de 5 V y otra irá conectada a una de las entradas analógicas de nuestro Arduino.

Paso a paso

1.- Monta el Circuito

Nuestro Circuito estará formado por:

  • Placa de Pruebas
  • Arduino
  • Sensor TMP36

Lo primero que tenemos que hacer es buscar 'Sensor de Temperatura' en la ventana de componentes.

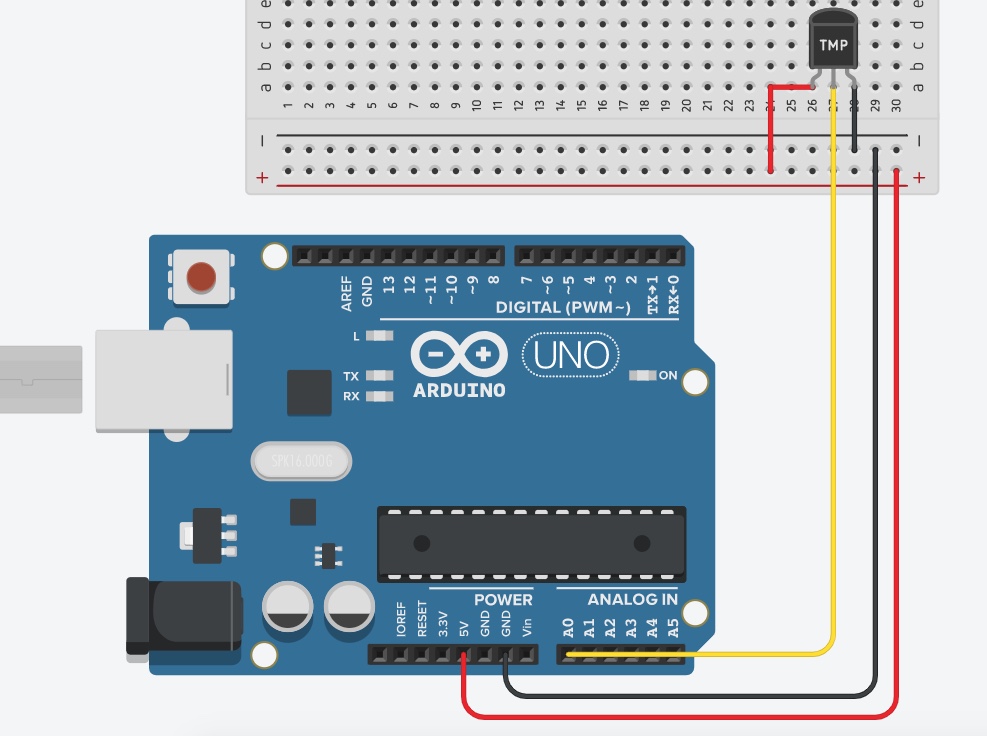

Colocamos el sensor en nuestra placa de pruebas y conectamos la primera patilla (empezando por la izquierda) a la salida de 5 V de nuestro Arduino. La patilla del centro a una de las entradas analógicas, en este ejemplo a A0, y la patilla de la derecha a Tierra/GND de nuestro Arduino.

2.- Programa el Sistema

Abre la ventana de código y copia este texto.

//Creamos una variable de tipo entero
int lectura = 0;

//Creamos una variable de tipo flotante, para poder hacer cuentas
float temperatura = 0.0;

void setup() {
//Iniciamos la comunicación serial para ver los datos obtenidos en //el puerto serie
Serial.begin(9600);
}

void loop() {
//Tomamos la lectura analógica del pin al cual conectamos la señal de nuestro sensor
lectura = analogRead(0);

//Obtenemos la temperatura con la siguiente formula, indicada en el datasheet del //sensor
temperatura = ( lectura * (500.0 / 1023.0) ) - 50.0;

//Imprimimos por monitor serie la temperatura en grados centígrados
Serial.println(temperatura);

delay(1000);//Esperamos un segundo para repetir la lectura
}

3.- Simula el Sistema

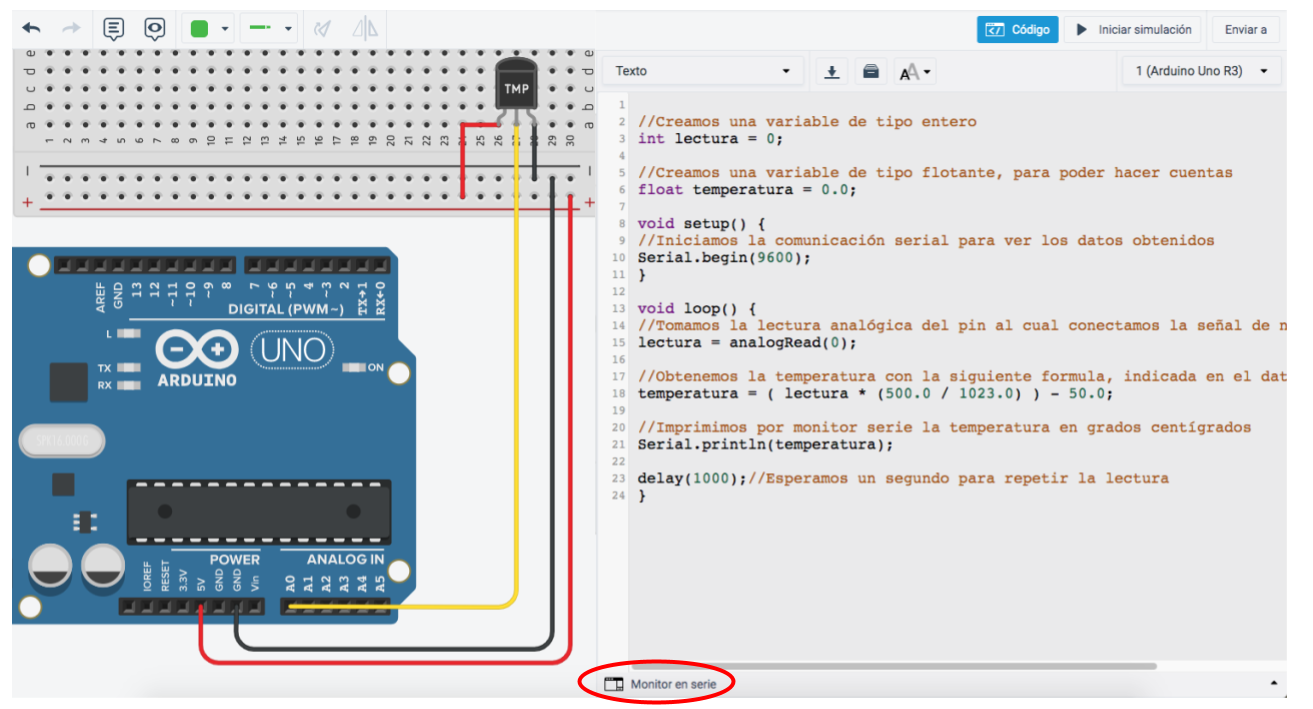

Abre el monitor Serie, que se encuentra al final de la ventana de código:

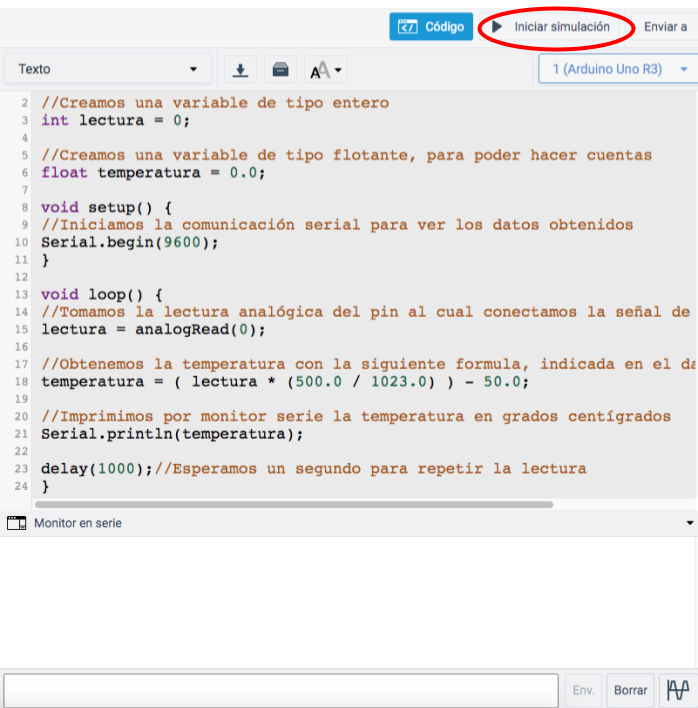

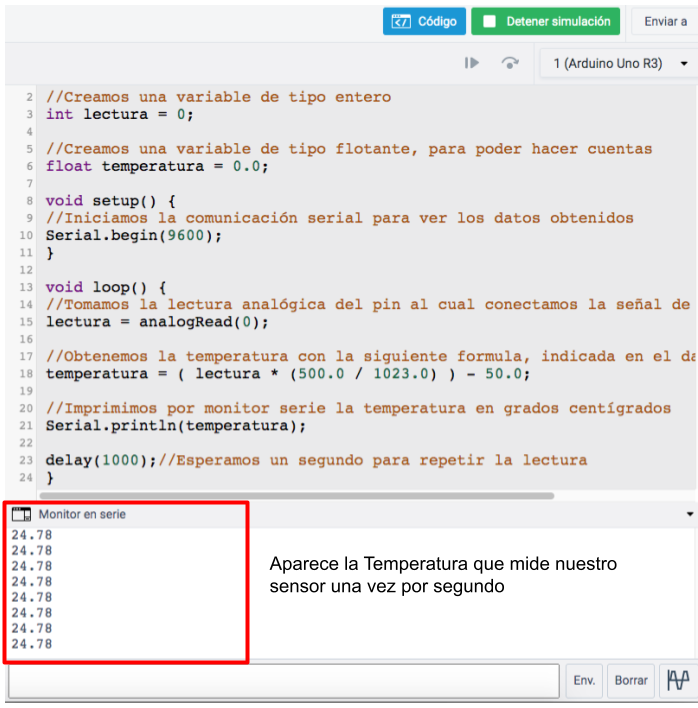

Inicia la simulación. Podrás ver en el monitor serie los datos que toma el sensor

3.- ¿Por qué siempre aparece la misma temperatura?

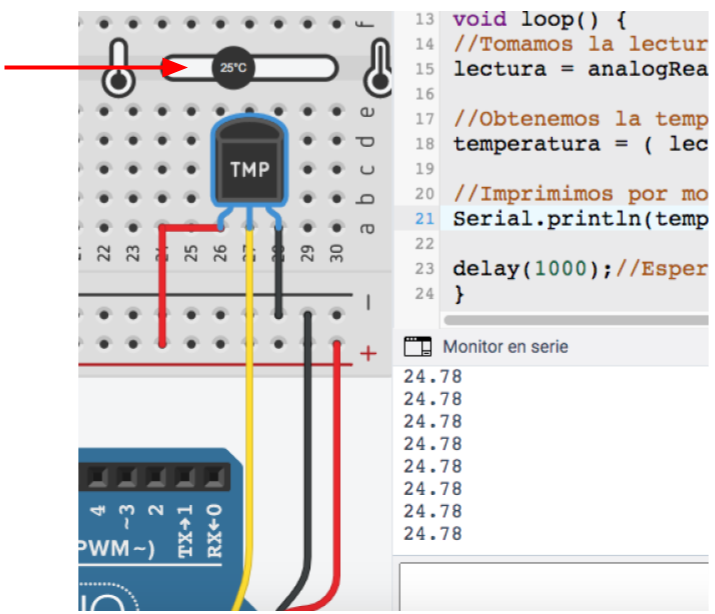

Puesto que estamos realizando una simulación, nuestro sensor necesita un valor simulado de temperatura ambiente. Para cambiar este valor, tenemos que hacer clic en el sensor de temperatura durante la simulación y aparecerá un termómetro donde podemos poner una temperatura ambiente simulada.
