1.- Abre Tinkercad y crea un nuevo proyecto de Tinkercad Circuits

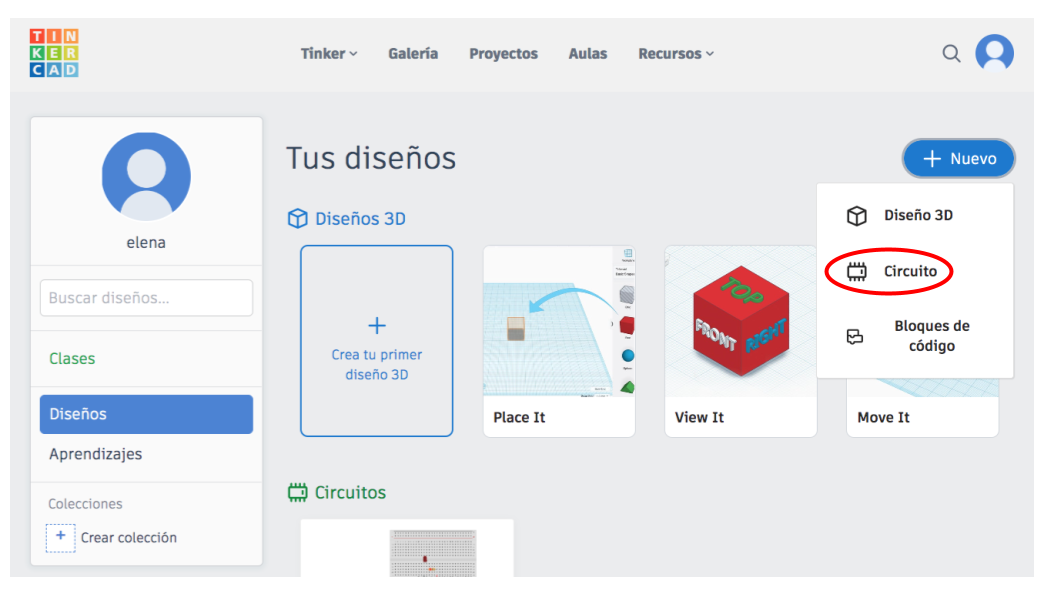

Una vez tengas una cuenta o un código de clase para acceder a Tinkercad, en la página de inicio selecciona Nuevo Circuito

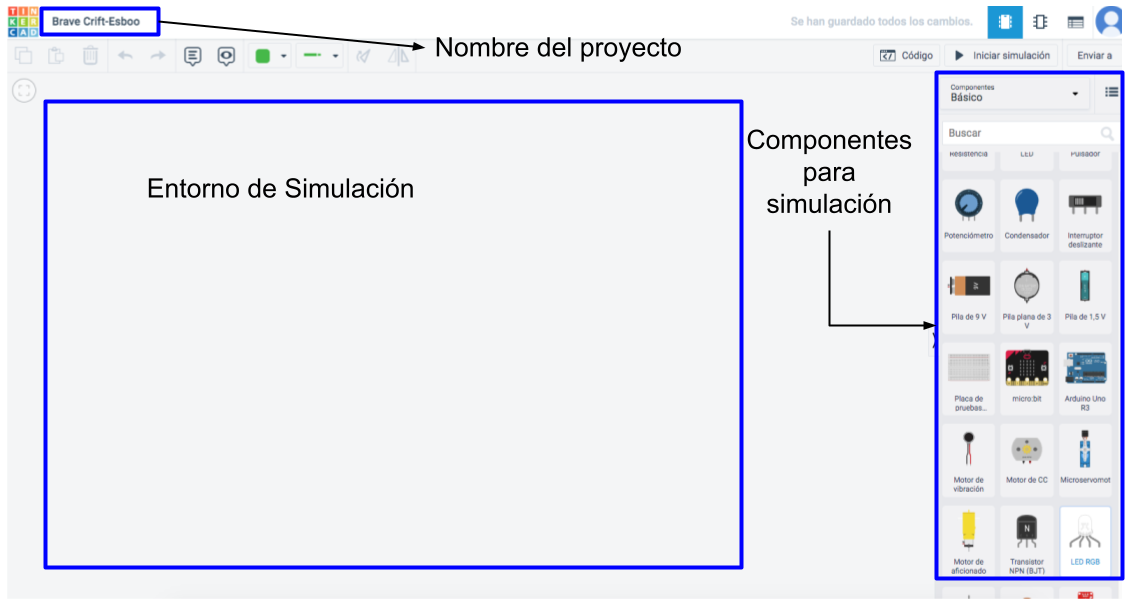

Cuando se abre el proyecto, podemos ver en el centro el entorno de simulación donde vamos a crear nuestro circuito y a la derecha, todos los componentes disponibles para realizar circuitos. Arriba a la izquierda aparece el nombre de nuestro proyecto, que podemos cambiar por otro.

2.- Esquema del Circuito

El circuito que vamos a montar y a programar está formado por un LED, una resistencia, un Arduino y una placa de pruebas.

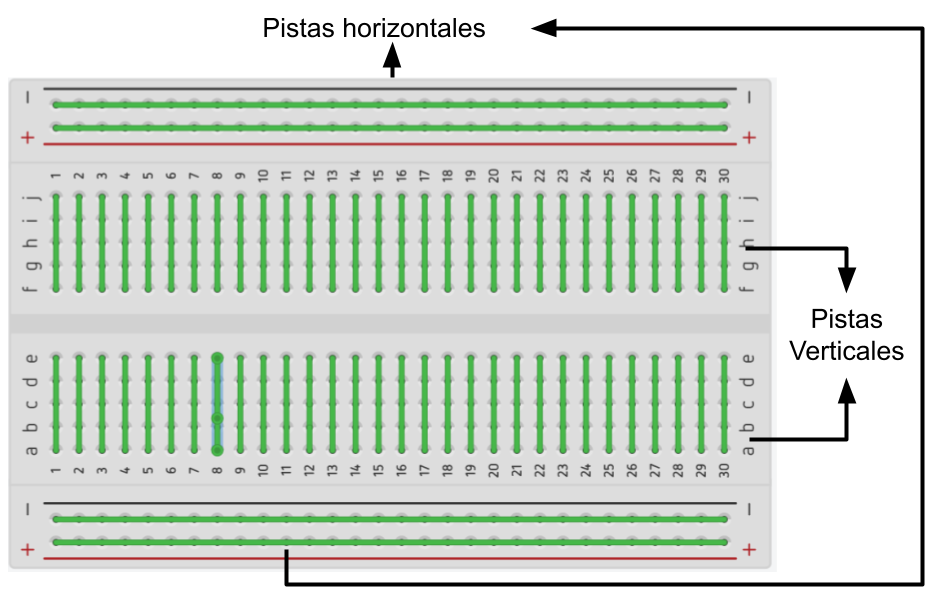

Placa de pruebas: es una placa que nos permite poner componentes electrónicos y conectarlos, pero de forma que después podemos quitarlos y conectarlos de otra forma, por esto se llama placa de pruebas. En electrónica esta placa sirve para probar si un circuito funciona correctamente antes de soldarlo o imprimirlo.  Los puntos, sirven para encajar las patillas de los componentes electrónicos. Estos puntos están conectados internamente creando pistas
LED: diodo que genera Luz

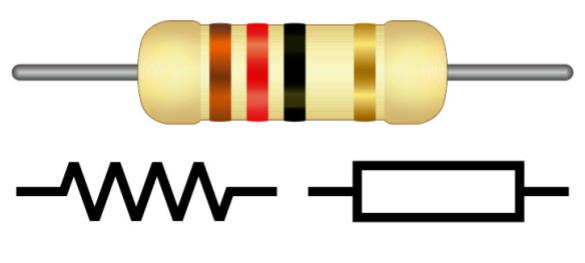

Resistencia: limita la corriente eléctrica que pasa por un circuito. su función principal es proteger a los componentes de sobrecargas.
Arduino: nuestra placa de desarrollo para programar las acciones que queremos realizar

Con todos estos componentes vamos a crear un circuito que sea capaz de encender y apagar un LED cada segundo.

3.- Incluye los componentes en el entorno de simulación

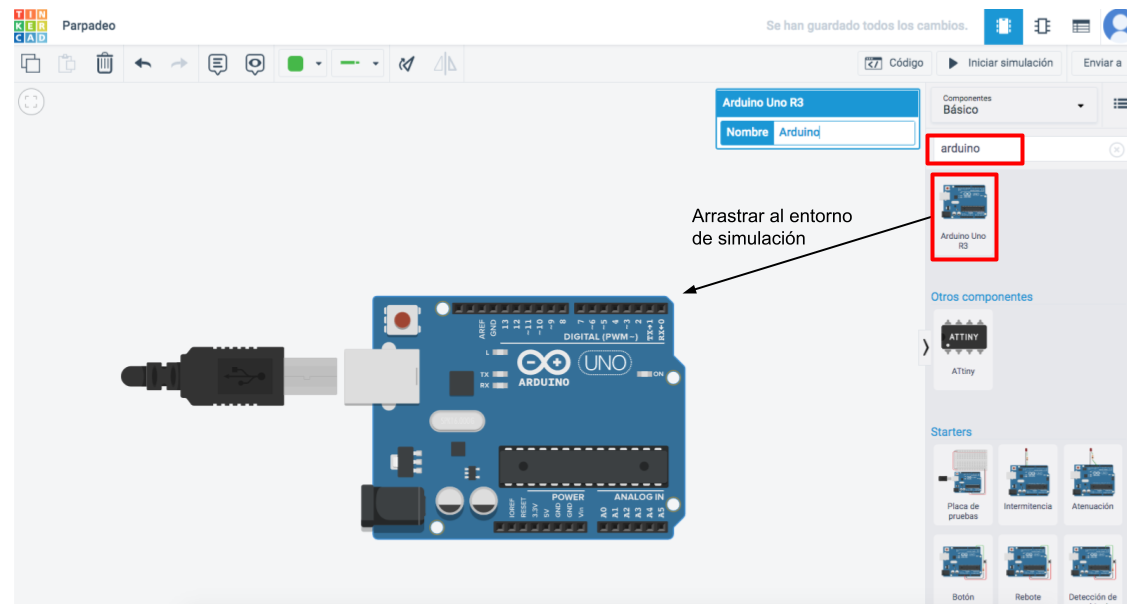

Busca los componentes necesarios para el circuito en el listado de componentes y arrástralos hasta la simulación.

Arduino

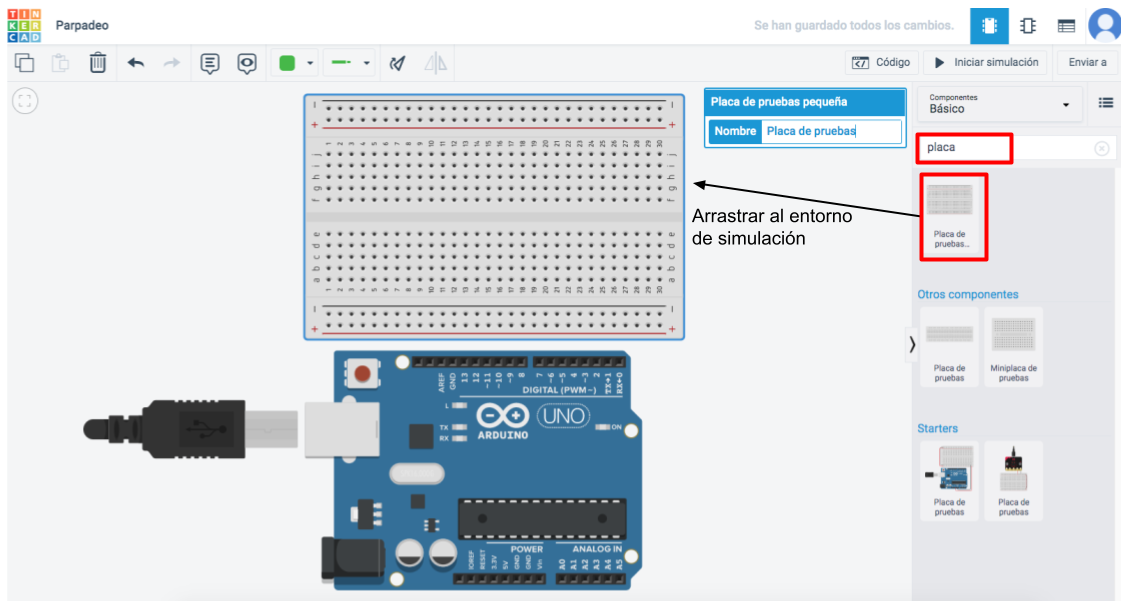

Placa de pruebas

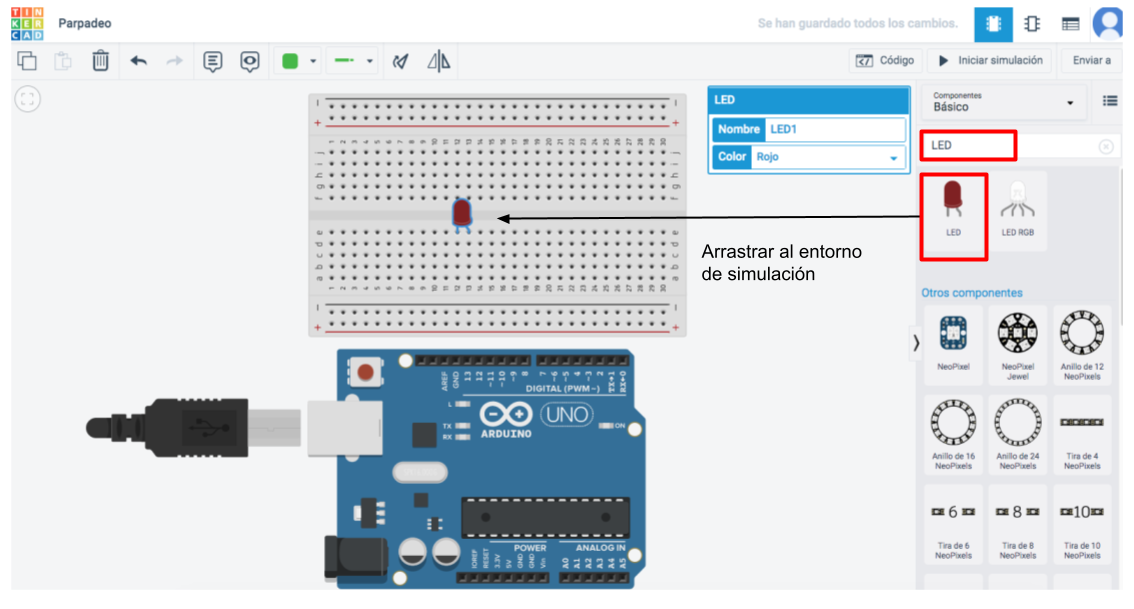

LED. Puedes cambiar el color del LED en la ventana que aparece al ponerlo en la simulación.

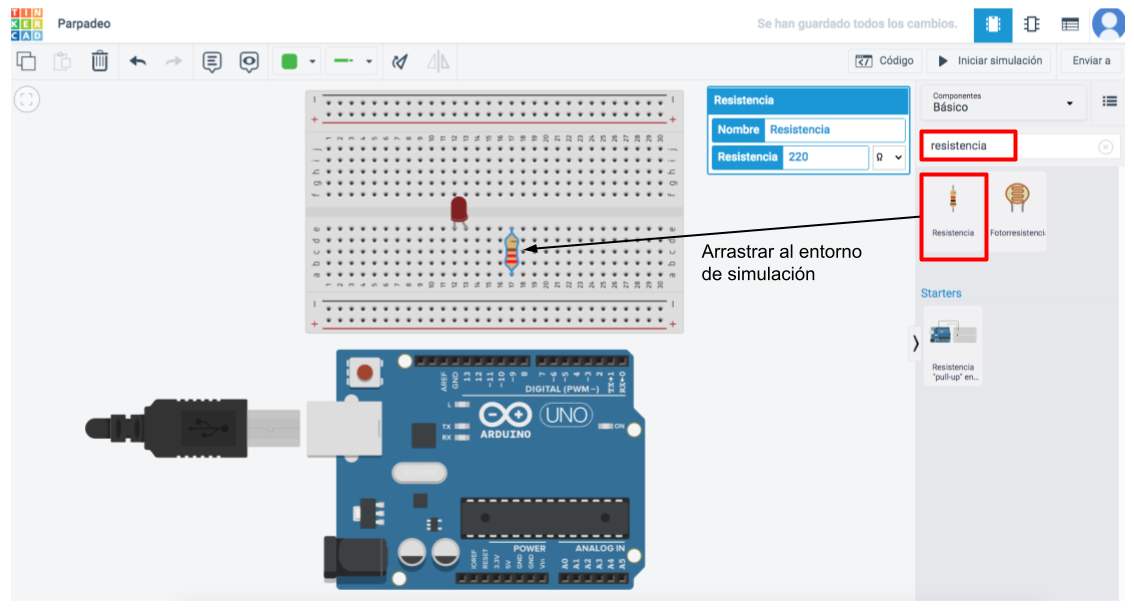

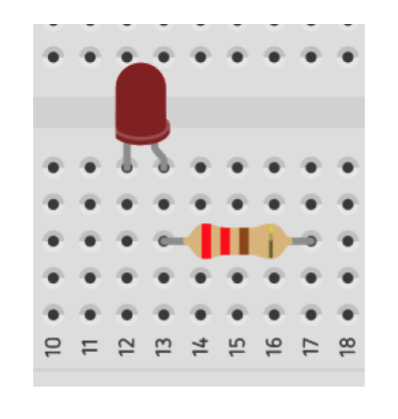

Resistencia. Una vez añadida a nuestra simulación, vamos a girarla para que quede correctamente conectada al LED, ya que, en la posición que tiene por defecto, sus dos patillas están conectadas entre sí por nuestra placa de pruebas. También hay que añadir su valor en ohmios, en este caso son 220 Ohmios.

4.- Conecta los componentes

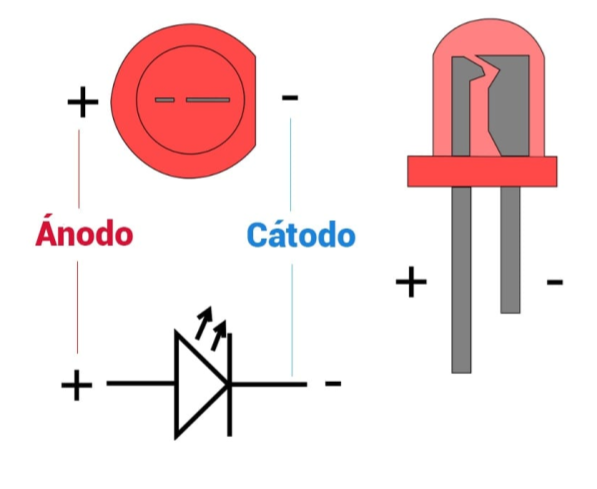

El LED, tiene dos patillas, el cátodo y el ánodo. El cátodo lo tenemos que conectar a Tierra GND (de Ground en inglés) de Arduino y el ánodo lo conectamos a la resistencia.

La resistencia está conectada por un lado al LED y por otro lado a la patilla 12 de nuestro Arduino. La patilla 12 es uno de los pines digitales de Arduino que nos va a permitir controlar la alimentación que recibe nuestro LED, es decir, conectarlo y desconectarlo cuando queramos. Cuando el pin 12 esté activado proporcionará a nuestro circuito 5 V, es decir alimentará al circuito como si estuviera una pila conectada. Cuando el pin 12 esté desactivado, proporcionará a nuestro circuito 0 V, por lo que será como si estuviera desconectado.

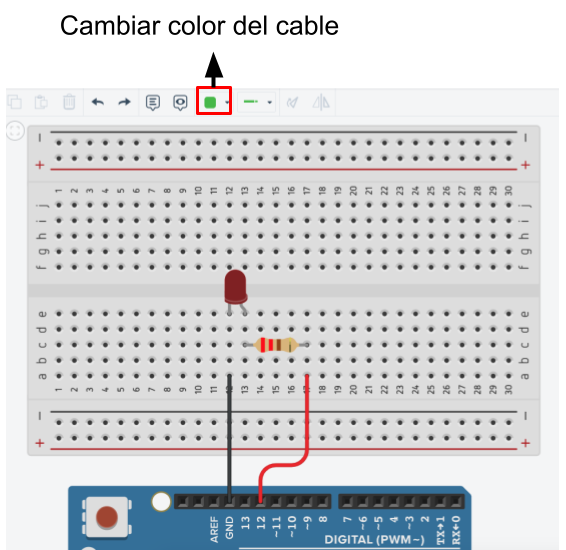

Una vez tengamos el circuito en nuestra placa de pruebas, podemos cambiar los colores de los cables para evitar confusión.

5.- Programa el circuito

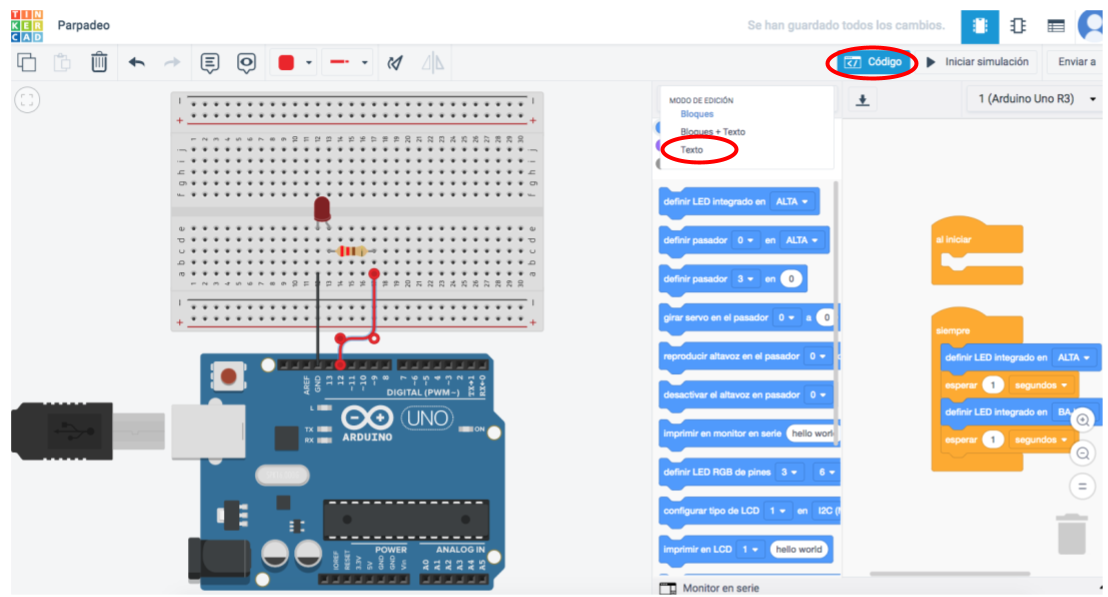

Vamos a programar directamente en texto, por tanto, al abrir la ventana de código seleccionamos 'Texto'.

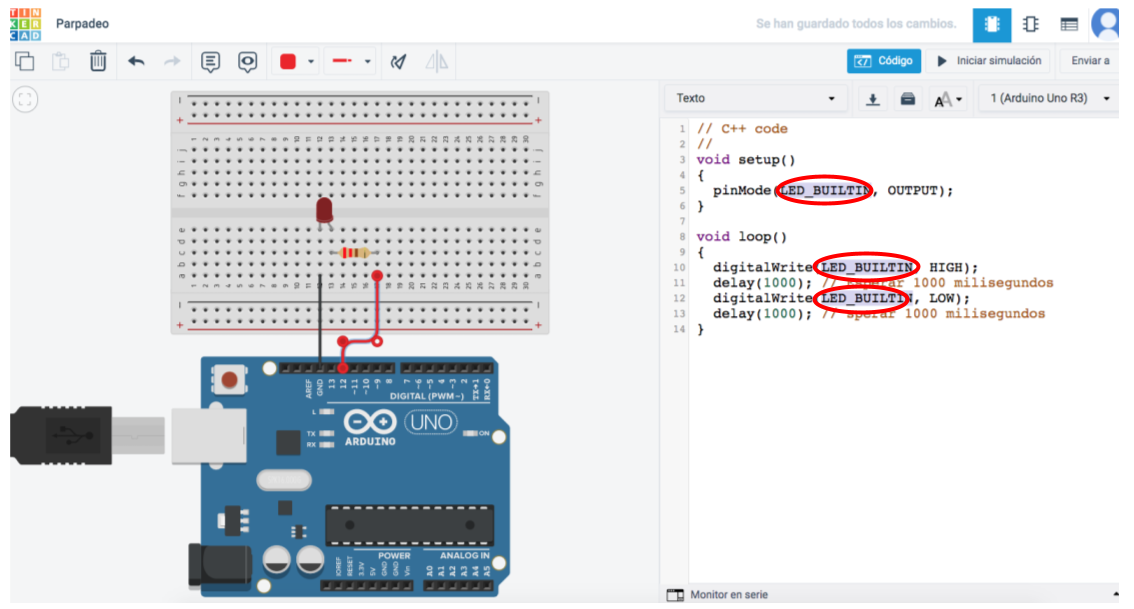

Se abrirá entonces nuestro entorno de programación y podremos ver el lenguaje de programación Arduino. En nuestro simulador, aparece un programa de prueba, para que nuestro LED parpadee sólo tenemos que cambiar dónde pone LED_BUILTIN por 12, que es la entrada de Arduino dónde hemos conectado nuestro LED.

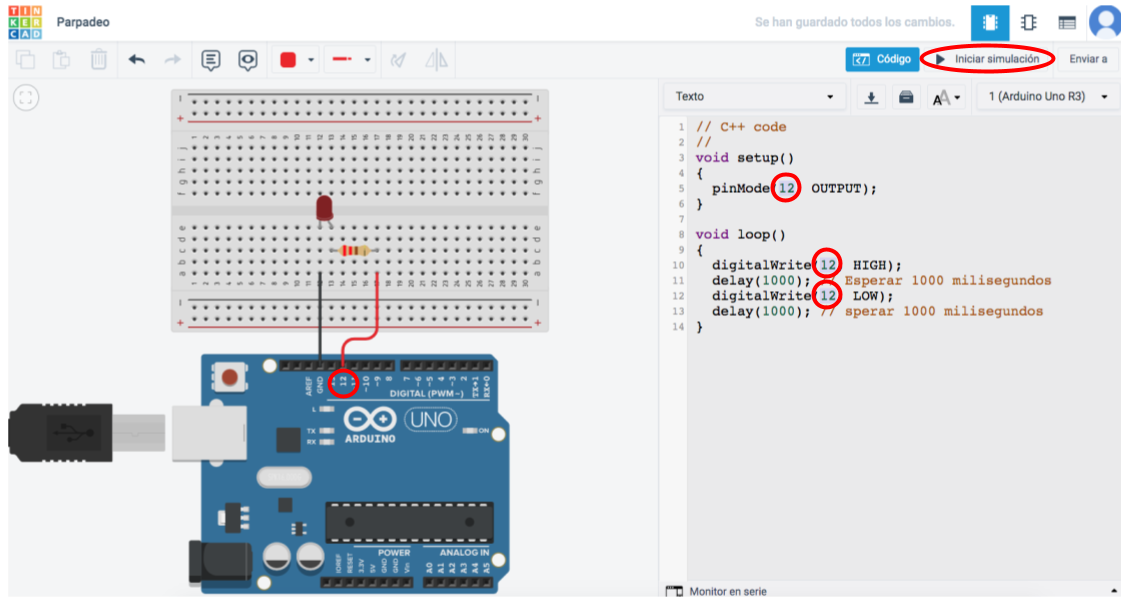

Al hacer clic en 'Iniciar Simulación', verás al LED apagarse y encenderse una vez por segundo.

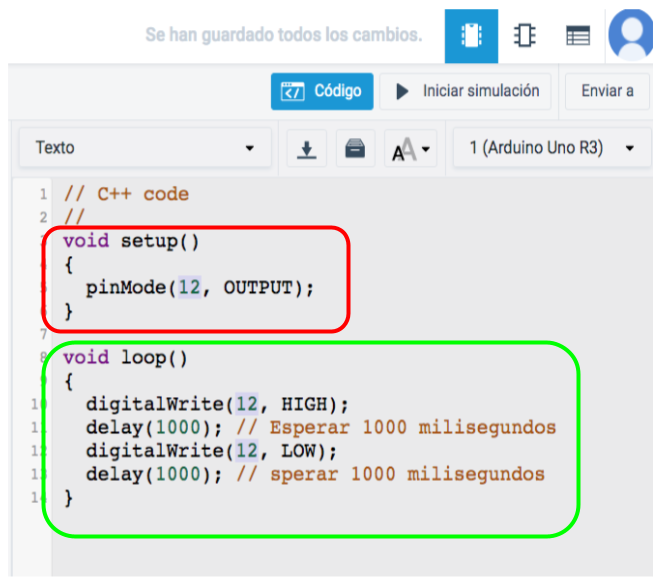

¿Qué está pasando en el código?

La programación en Arduino generalmente se divide en dos bloques:

• void setup (): dónde se incluyen las instrucciones que queremos realizar al iniciar el programa. Las instrucciones que se encuentran dentro de este bloque sólo se ejecutan una vez al inicio. En este caso, con la instrucción pinMode(12, OUTPUT), estamos avisando a Arduino de que vamos a utilizar la patilla 12 como una salida. en Arduino siempre tenemos que definir que vamos a utilizar como entrada y como salida.

• void loop(): las instrucciones que se encuentran en este bloque se repiten de forma indefinida creando un bucle. En este caso con la instrucción digitalWrite(12, HIGH) está encendiendo la salida del pin 12 y dando alimentación a nuestro circuito, por lo que el LED se enciende. Después, esperamos un segundo (1000 milisegundos) y apagamos la salida, indicando LOW, de este forma el LED se apagará.

¿Qué pasa si ponemos las instrucciones que están en el void loop en el setup?, prueba a escribir este código y observa que ocurre.
