Ahora vamos a construirnos un espectroscopio. Diseñar instrumentos que nos permitan medir algunas características de los exoplanetas es tarea de la ingeniería. Te toca adoptar el rol de ingeniero o ingeniera de diseño para completar este mini reto.

Material necesario Plantilla espectroscopio. Disponible en "Ficheros adjuntos" Cartulina negra Tijeras Cúter Pegamento o cinta adhesiva Un CD o un DVD Una regla

Instrucciones

1. Pega la parte posterior de la plantilla del espectroscopio sobre la cartulina negra
2. Recorta el modelo por las líneas de puntos
3. Recorta el orificio para la lente y haz lo mismo con el visor que hay junto a Paxi. Recorta también el hueco para CD o para DVD, según cuál vayas a usar
4. Recorta las dos piezas etiquetadas como A y B
5. Pega las piezas A y B sobre el hueco de la lente (entrada de luz). Asegúrate de que ambas piezas quedan rectas, paralelas y de que cada flecha apunta hacia la otra. La distancia entre las piezas A y B debería rondar el grueso de una uña.
6. Ayúdate de una regla para plegar la plantilla por las líneas continuas. La cartulina negra debe mirar hacia el interior de la caja. Dobla las lengüetas hacia dentro para fijar los laterales.
7. Usa pegamento o cinta adhesiva en cada arista para cerrar la caja.
8. Inserta el CD (o DVD) con la cara sin inscripciones mirando hacia la lente.

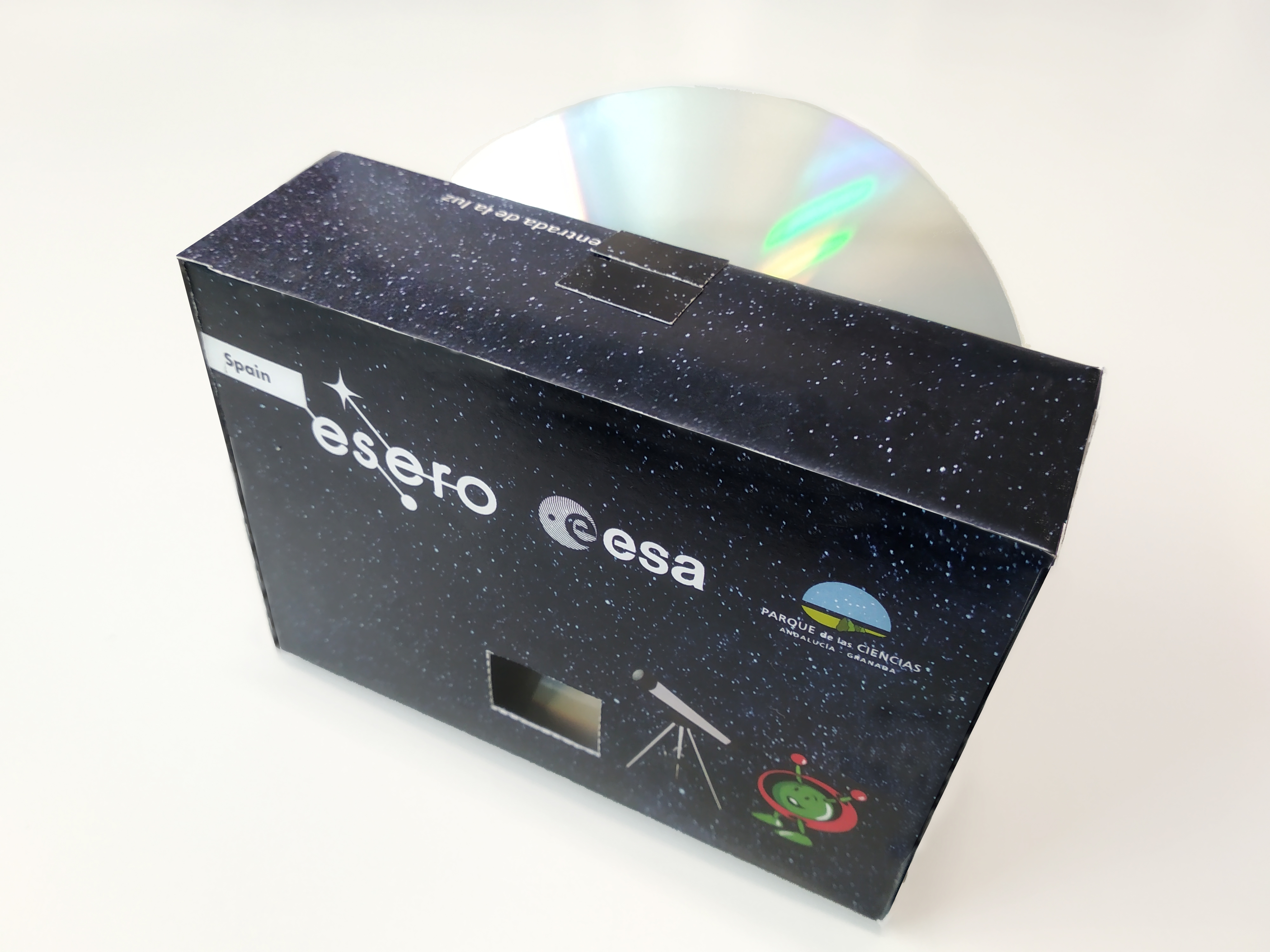

9. Ya tienes montado el espectroscopio

¿Qué podemos observar con nuestro espectroscopio?

Los espectros que acabamos de estudiar se conocen como "espectros de absorción" porque el elemento químico en cuestión absorbe determinadas partes de la luz. De ahí que veamos líneas oscuras sobre el espectro continuo.

Ej: Espectro de absorción del Neón

Con nuestro espectroscopio observaremos el "espectro de emisión" del gas que está emitiendo la luz. Si te fijas es igual pero invertido. Podremos ver las líneas del espectro que está emitiendo el elemento en color, sobre un fondo oscuro.

Ej: Espectro de emisión del Neón

Recuerda que cada elemento químico tiene un espectro diferente. Es como su huella dactilar. Analizando estos espectros podemos saber la composición de un tubo fluorescente ¡o de una estrella!

Ahora dirige tu espectroscopio a distintas fuentes de luz para ver el espectro que emiten.

   1. Si apuntas a un tubo fluorescente podrás ver el espectro del gas que lleva dentro (Argón, Neón...)

   2. La luz solar. Podrás ver un espectro continuo. Recuerda que nunca hay que mirar directamente al Sol.

   3. Las luces LED, al igual que la luz solar nos mostrarán un espectro continuo

¿Lo compartes con nosotros?

Envíanos al correo info@esero.es o a nuestro twitter  una fotografía de tu espectroscopio o un dibujo de alguno de los espectros que has observado.
