Mini Reto 3: Crea un compuesto

Visualizar Vegetación

Vamos a crear un compuesto para que la vegetación aparezca en rojo o verde.

El compuesto común para visualizar la vegetación utiliza la banda B08 en el canal rojo (primero) y las bandas B04 y B03, que tienen valores altos para áreas no vegetadas, en los otros dos canales.

La vegetación se muestra en rojo, la oscuridad del color indica la profundidad de la vegetación; rojo intenso para bosques y rojo claro para pastizales. En colores blanco, marrón y arenoso, vemos áreas sin vegetación, como rocas, suelo desnudo o nieve.

Vamos a visualizar la vegetación en la provincia de Granada. Para ello, entramos en EO Browser, cambiamos a modo Educación en el símbolo de birrete de la derecha, y buscamos Granada.

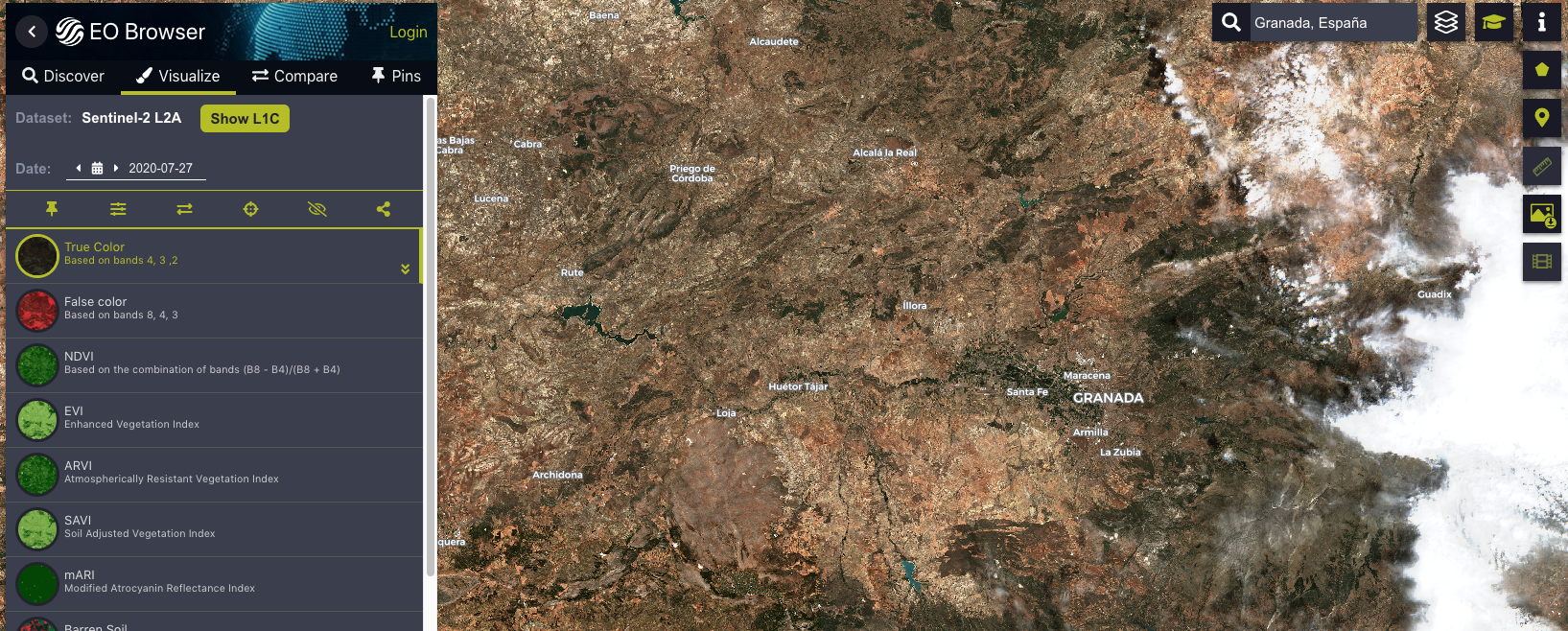

Puesto que queremos ver la vegetación, en el tema de búsqueda seleccionamos Vegetation and  Forestry, le damos buscar y elegimos la opción que mejor cubra nuestro territorio.

Si no lo has encontrado, puedes ir directamente a este enlace

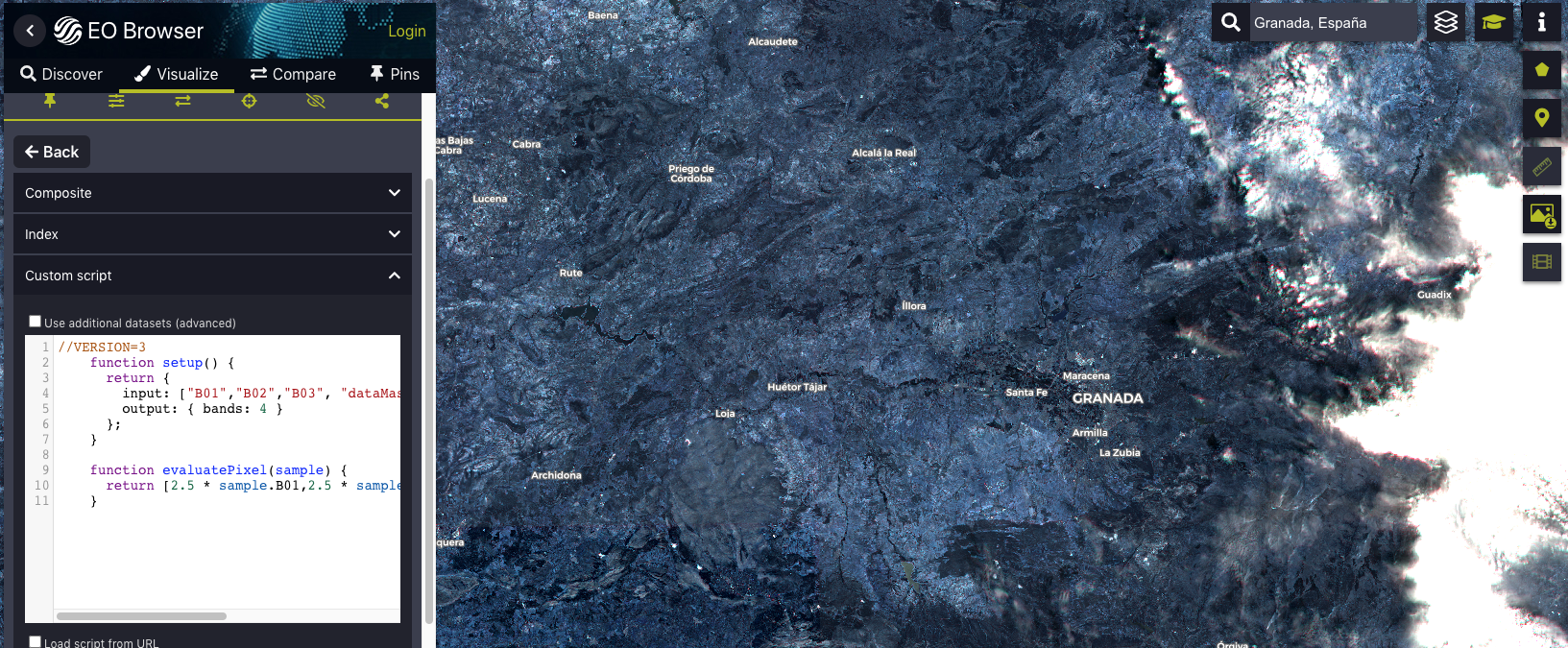

Seleccionamos Custom y entramos en la ventana de código:

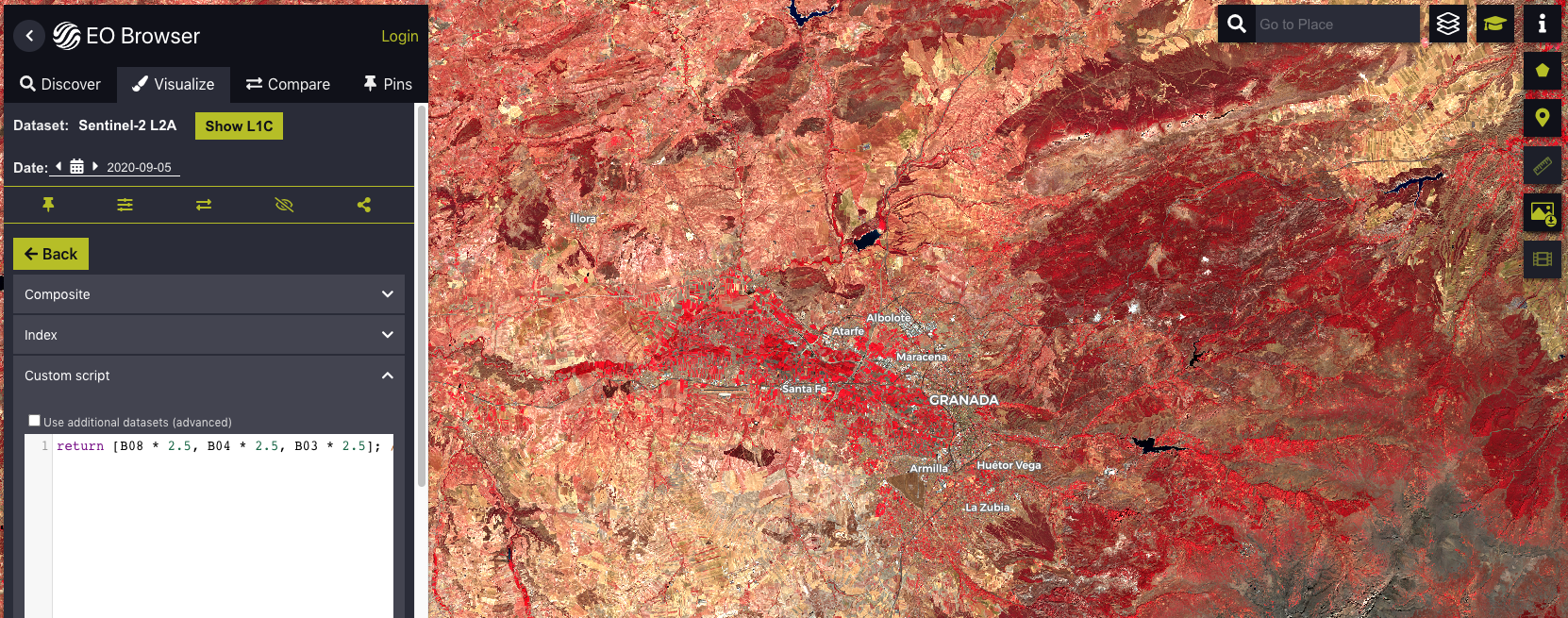

Ahora, para ver la vegetación en diferentes tonos de rojo dependiendo de su frondosidad, insertamos este código y hacemos clicl en refresh

return [B08 * 2.5, B04 * 2.5, B03 * 2.5]; // Vegetación en rojo

Para mostrar la vegetación en verde, debemos ingresar la banda B08 en el canal verde (segundo).

Sin embargo, el resultado no será tan claro como antes, ya que las áreas sin vegetación aparecen de color verde brillante. Deberíamos ajustar los valores para mostrar el terreno desnudo más claramente.

Para ello se puede multiplicar cada canal de manera diferente, para manipular el brillo de cada color. Multiplicaremos las bandas B03 y B04 para hacerlas más brillantes. Las áreas de suelo desnudo ahora aparecen de color púrpura azulado, ya que ingresamos valores más altos a los canales rojo y azul, y la imagen es más clara.

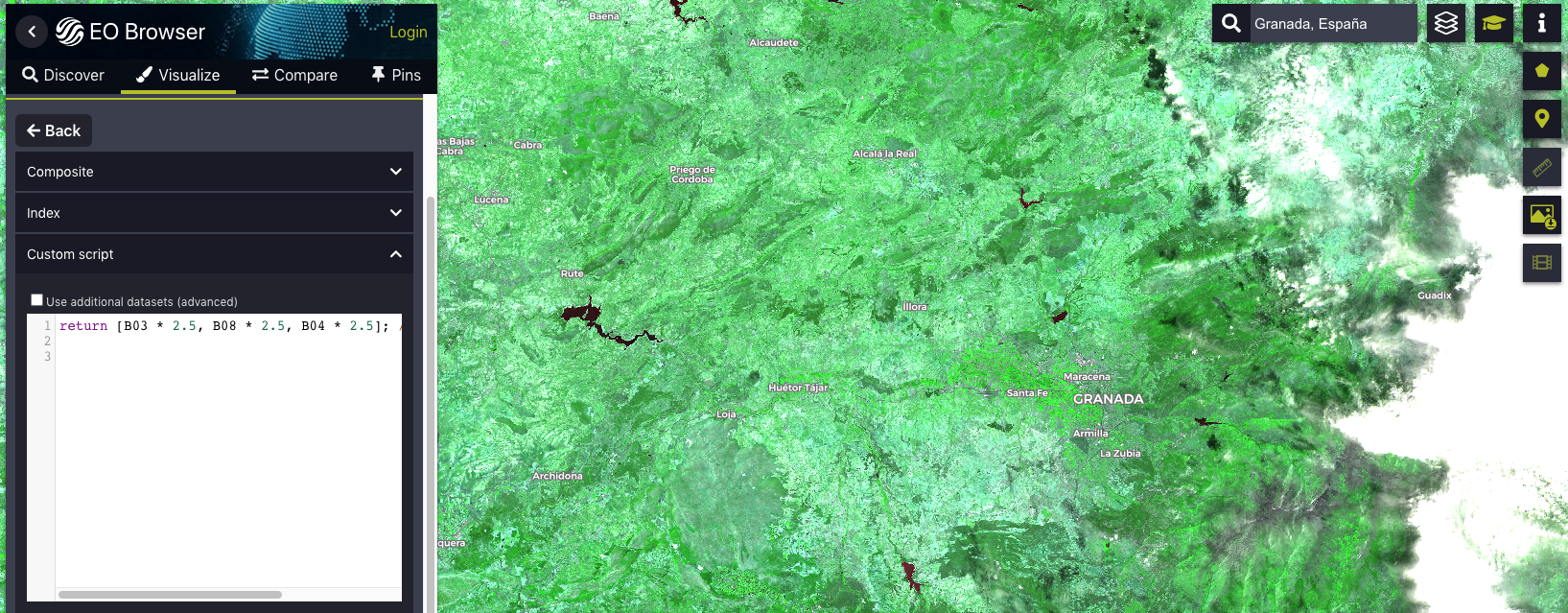

return [B03 * 2.5, B08 * 2.5, B04 * 2.5]; // Vegetación en verde

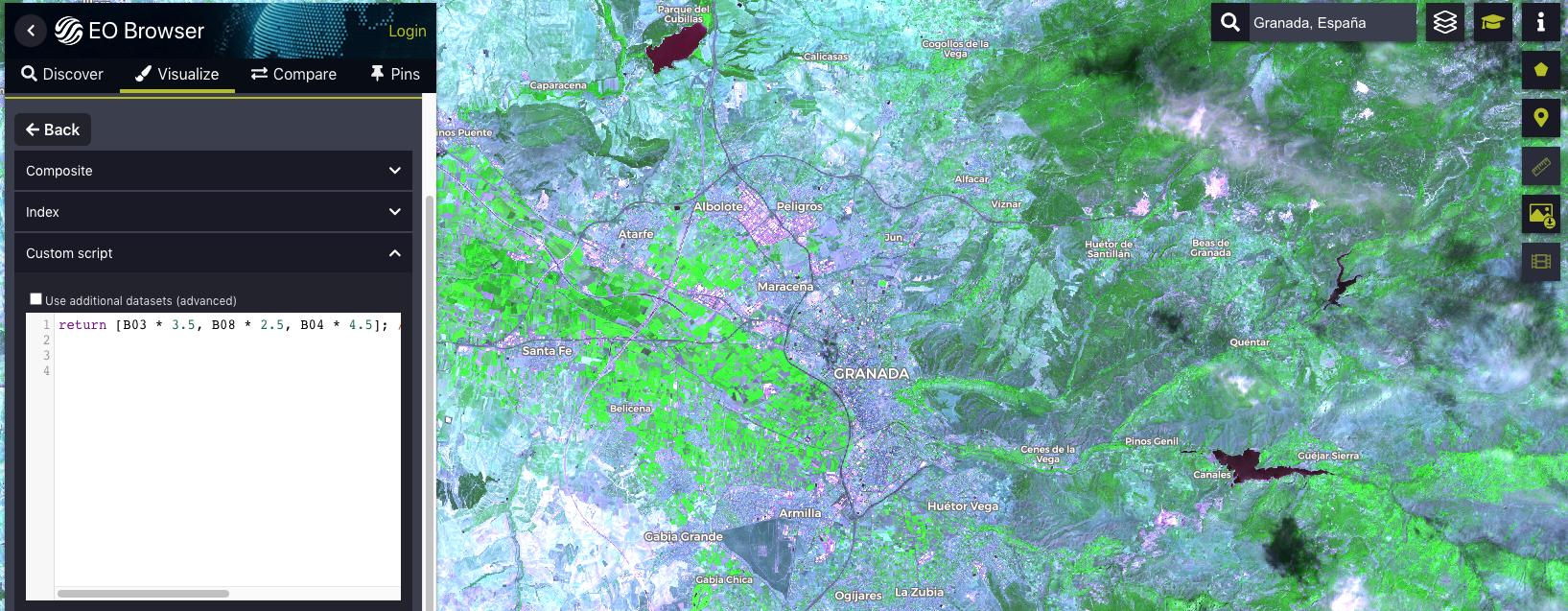

return [B03 * 3.5, B08 * 2.5, B04 * 4.5]; // Vegetación en verde, valores ajustados

Vegetación en Rojo

Actividad

Cambia las multiplicaciones y prueba con diferentes bandas relacionadas con la vegetación, ¿puedes obtener una imagen más clara? Elige una Zona determinada y combina bandas para obtener una imagen única, que parezca de otro planeta.

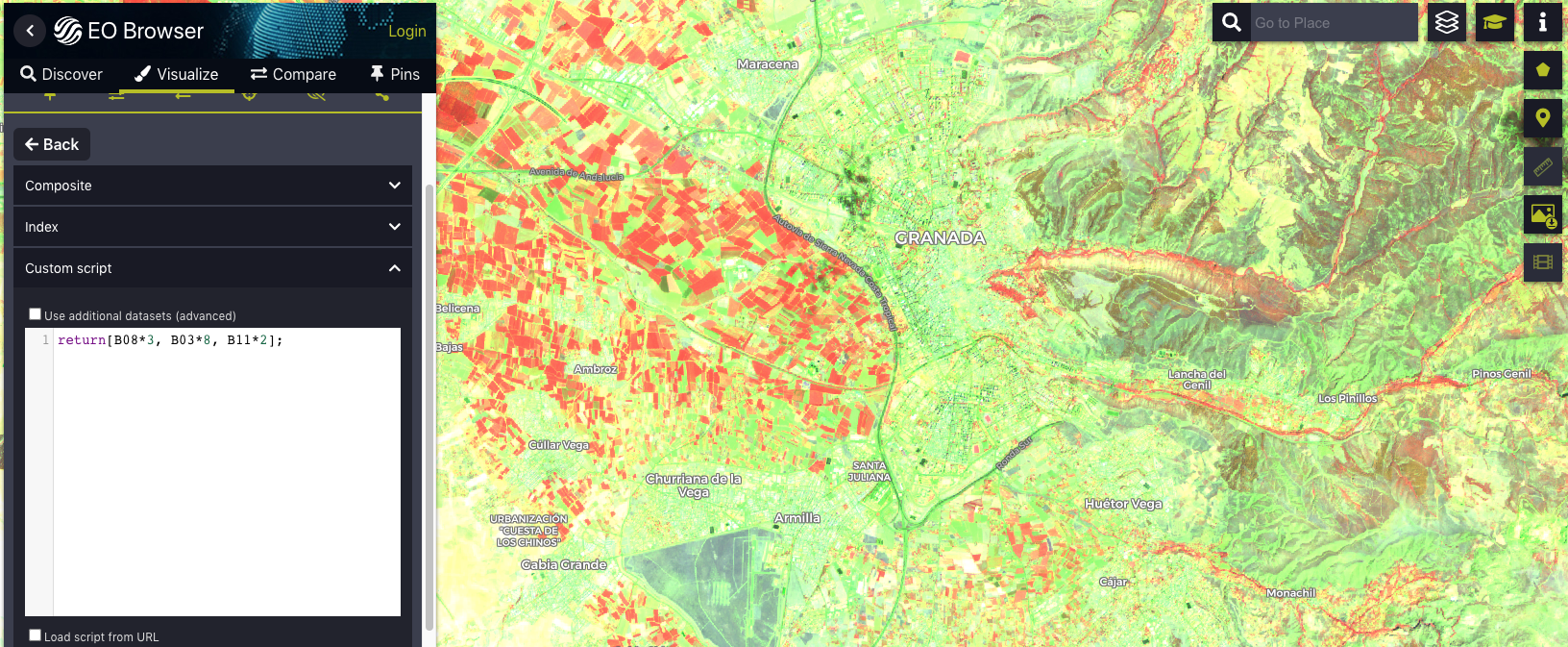

Ejemplo
