Codificación de Imágenes en sonido

Imágenes SSTV

La codificación de una imagen en sonido mediante el método SSTV se realiza codificando una por una las líneas horizontales de pixeles (como las frases de un texto), escaneadas de izquierda a derecha.

Cada pixel se codifica en un tono (como las teclas de un piano) y la frecuencia del tono (la nota musical) se mueve hacia arriba o hacia abajo para designar el brillo y el color del pixel. Esto es conocido como modulación en frecuencia, la frecuencia cambia según cambia el color y brillo del pixel.

Aquí puedes escuchar un ejemplo del audio resultante.

El audio resultante de la codificación se transmite a la Tierra por a través de ondas de radio.

Actividades de Simulación

En estas actividades vamos a simular el proceso de codificación y decodificación de una imagen en sonido mediante el método SSTV.

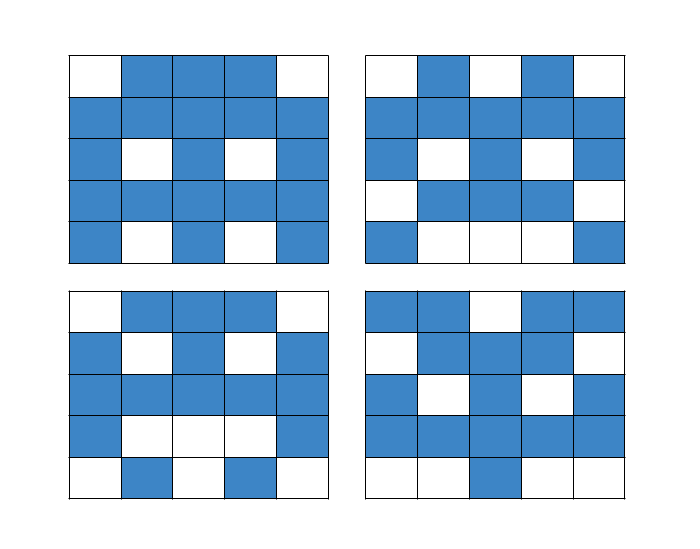

Estas cuatro imágenes están formadas por 25 píxeles cada una (5x5), formando cuadrículas de 5x5. En este caso, nuestros pixeles pueden ser azules o blancos.Para transformar una de estas imágenes en sonido, necesitamos convertir cada casilla (píxel) en un sonido que nos indique si el pixel es azul o blanco; y además, realizar sonidos específicos para avisar de que empieza la retransmisión, cambiamos de línea y terminamos la retransmisión. Por tanto, necesitamos codificar:

  • Inicio de la transmisión: para avisar al receptor de que vamos a comenzar a enviar un mensaje
  • Píxel blanco
  • Píxel azul
  • Cambio de línea: este sonido significará que hemos terminado una línea y vamos a la siguiente
  • Transmisión finalizada: para avisar que hemos terminado y el mensaje está completo

Además, debemos tener en cuenta que el código nos debe permitir enviar esta información rápido. Por esta razón, en el código que vamos a utilizar en este simulacro cada sonido es sólo una sílaba, cambiando la frecuencia, como en el sistema SSTV.

  • Empezar transmisión: 'SSS'
  • Píxel blanco: 'EEE'
  • Píxel azul: ' OOO'
  • Salto de línea: ' DIT'
  • Terminar transmisión: 'DAAH'

Ejemplo

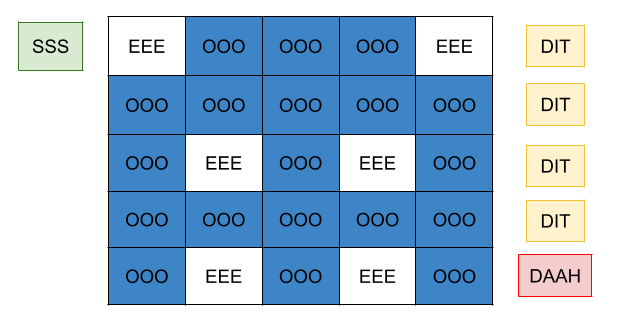

Utilizando nuestro sistema de codificación, la primera imagen quedaría así:

Dando como resultado el siguiente texto:

SSS, EEE, OOO, OOO, OOO, EEE, DIT, OOO, OOO, OOO, OOO, OOO, DIT, OOO, EEE, OOO, EEE, OOO, DIT, OOO, OOO, OOO, OOO, OOO, DIT, OOO, EEE, OOO, EEE, OOO, DAAH.

Si leemos este texto en voz alta y lo grabamos, nuestra imagen se ha convertido en un archivo de audio, tal y como pasa con las imágenes SSTV de la ISS.

Si leemos más rápido, podremos trasmitir la imagen en menos tiempo:
